Protege cada célula individual de una batería de fosfato de hierro de litio Victron (LifePO4 o LFP)
Cada celda individual de una batería LiFEPO4 debe protegerse contra el voltaje excesivo, bajo voltaje y sobre la temperatura.

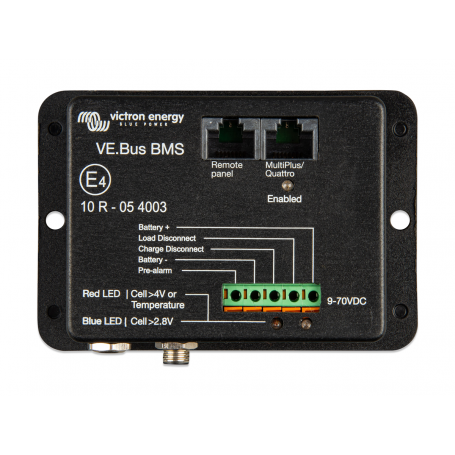

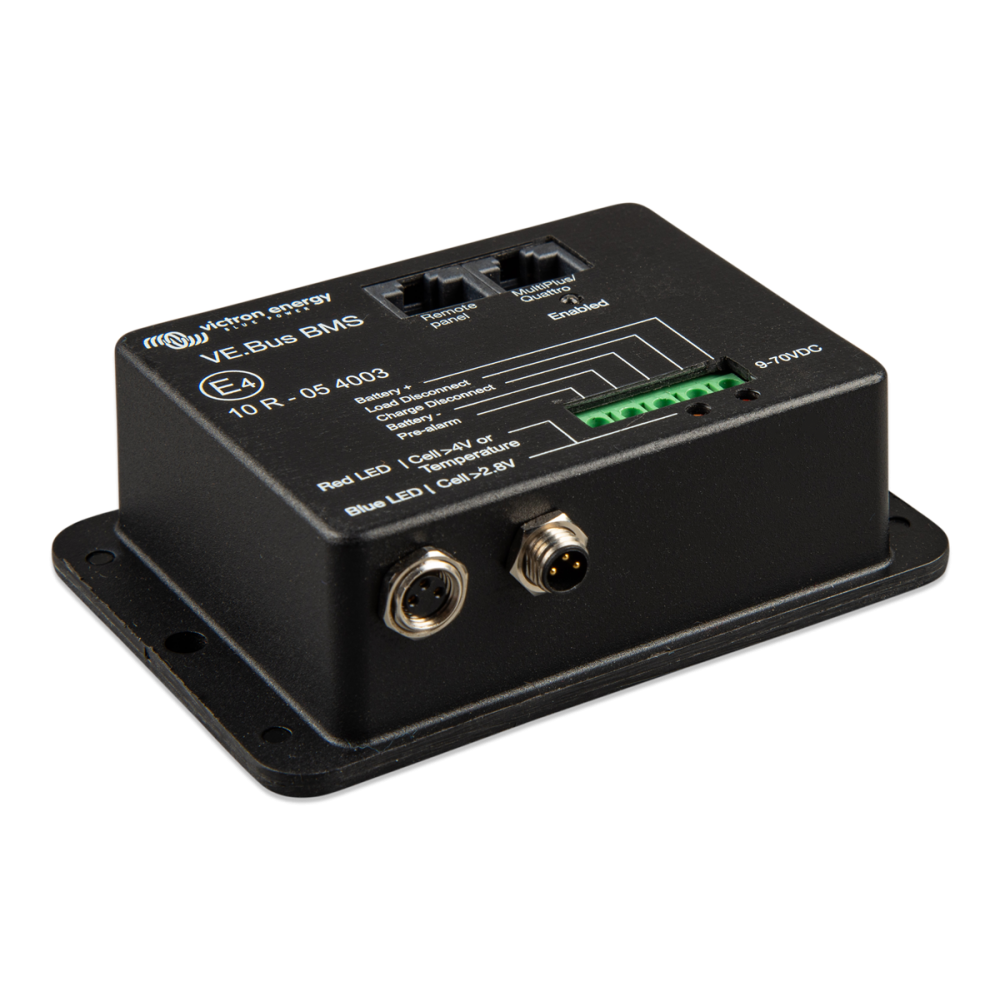

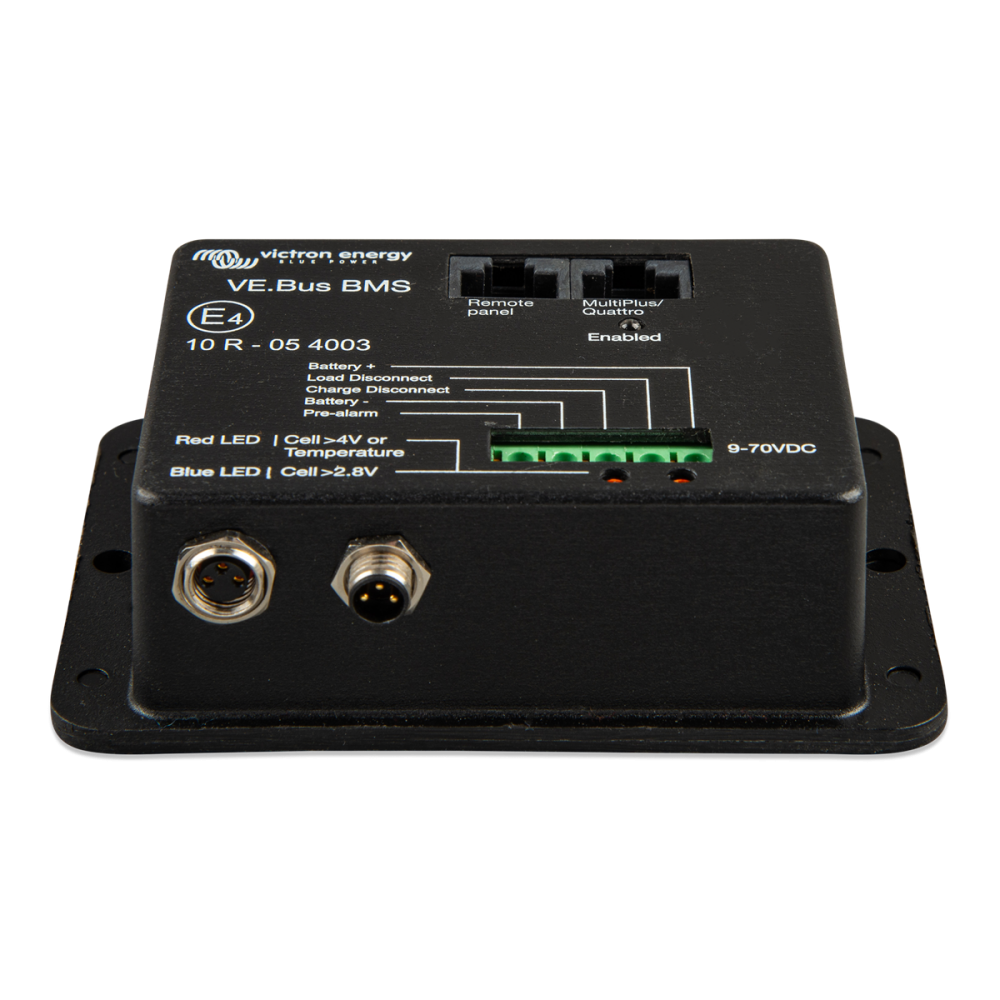

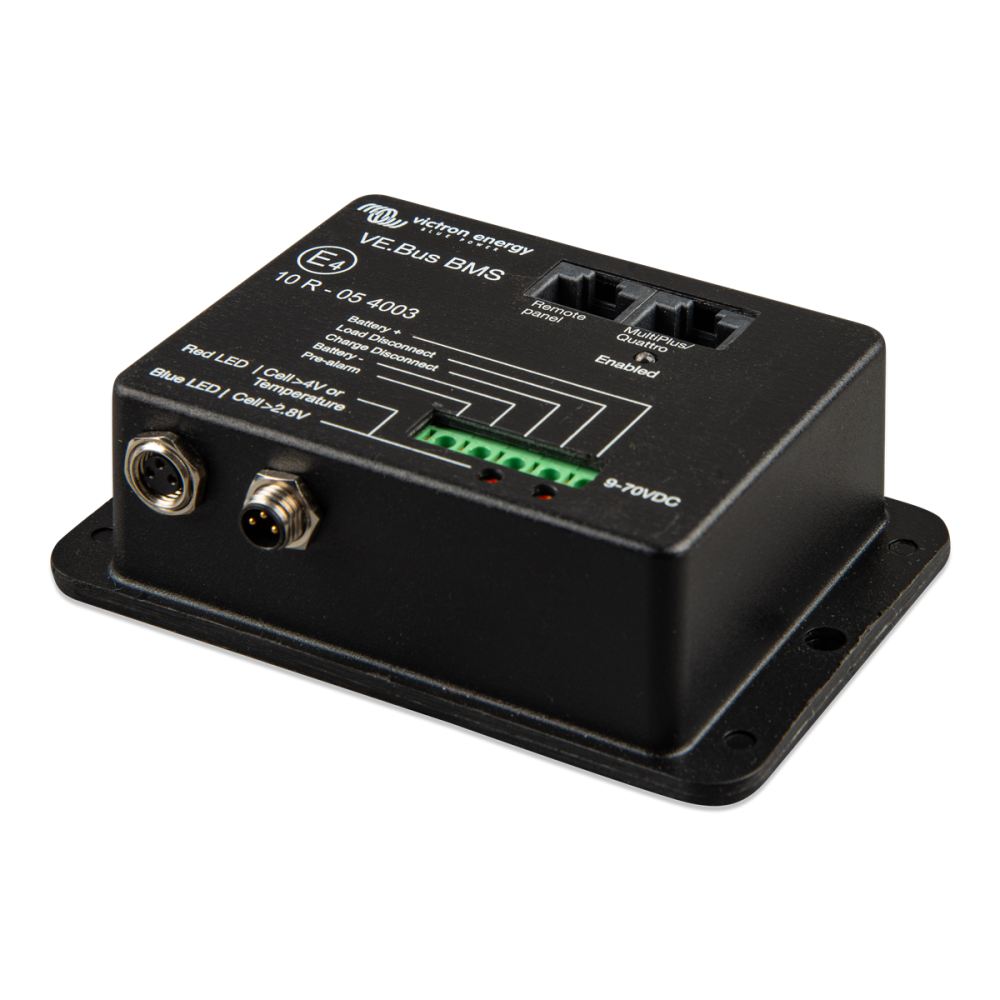

Las baterías Victron LiFEPO4 tienen un equilibrio integrado, temperatura y control de voltaje (acrónimo: BTV) y se conectan a los VE.BUS BMS con dos conjuntos de cable del conector circular M8.
Los BTV de varias baterías pueden estar encadenados. Se pueden contear hasta cinco baterías y se pueden conectar hasta cuatro baterías (los BTV son simplemente encadenados) para que se pueda ensamblar un banco de batería de 48 V de hasta 1500AH.
El BMS:
- Apague o desconecte las cargas en caso de celda inminente bajo voltaje,
- Reduzca la corriente de carga en caso de sobrevoltaje de células inminente o sobre la temperatura (solo productos VE.BUS, ver más abajo)
- Apague o desconecte los cargadores de la batería en caso de sobrevoltaje de celda inminente o sobre la temperatura.
Protege sistemas de 12v, 24 V y 48V
El rango de voltaje operativo del BMS: 9 a 70V DC.
Se comunica con todos los productos Ve.bus
El VE.BUS BMS se conecta a un inversor multiplus, quattro o fénix con un cable UTP RJ45 estándar.
Otros productos, sin VE.BUS, se pueden controlar como se muestra a continuación:
Desconectar cargar
La salida de desconexión de carga es normalmente alta y se vuelve libre flotando en caso de celda inminente bajo voltaje (3,1V/celda predeterminado, ajustable en la batería entre 2,85 V y 3,15 V por celda).
Corriente máxima: 2a.
La salida de desconexión de carga se puede usar para controlar
- el control remoto de una carga, y/o
- El control remoto de un interruptor de carga electrónico (proteger la batería)
Alarma previa
La salida previa a la alarma normalmente está flotando libre y se vuelve alta en el caso de la celda inminente bajo voltaje (3,1V/celda predeterminada, ajustable en la batería entre 2,85 V y 3,15V por celda).
Corriente máxima: 1A (no protegida por cortocircuito).
El retraso mínimo entre la desconexión previa y de carga es de 30 segundos.
Desconexión de carga
La salida de desconexión de carga normalmente es alta y se vuelve libre flotando en caso de celda inminente sobre voltaje o sobre
temperatura. Corriente máxima: 10 mA.
La salida de desconexión de carga se puede usar para controlar
- El control remoto de un cargador y/o
-Un relé de Cyrix-Li-Charge y/o
-Un combinador de baterías Cyrix-Li-CT
Indicadores LED
- Habilitado (azul): los productos VE.BUS están habilitados.
- celda> 4V o temperatura (rojo): la salida de desconexión de carga baja debido a la celda inminente sobre voltaje o más
temperatura.
- celda> 2,8V (azul): la salida de desconexión de carga alta.
