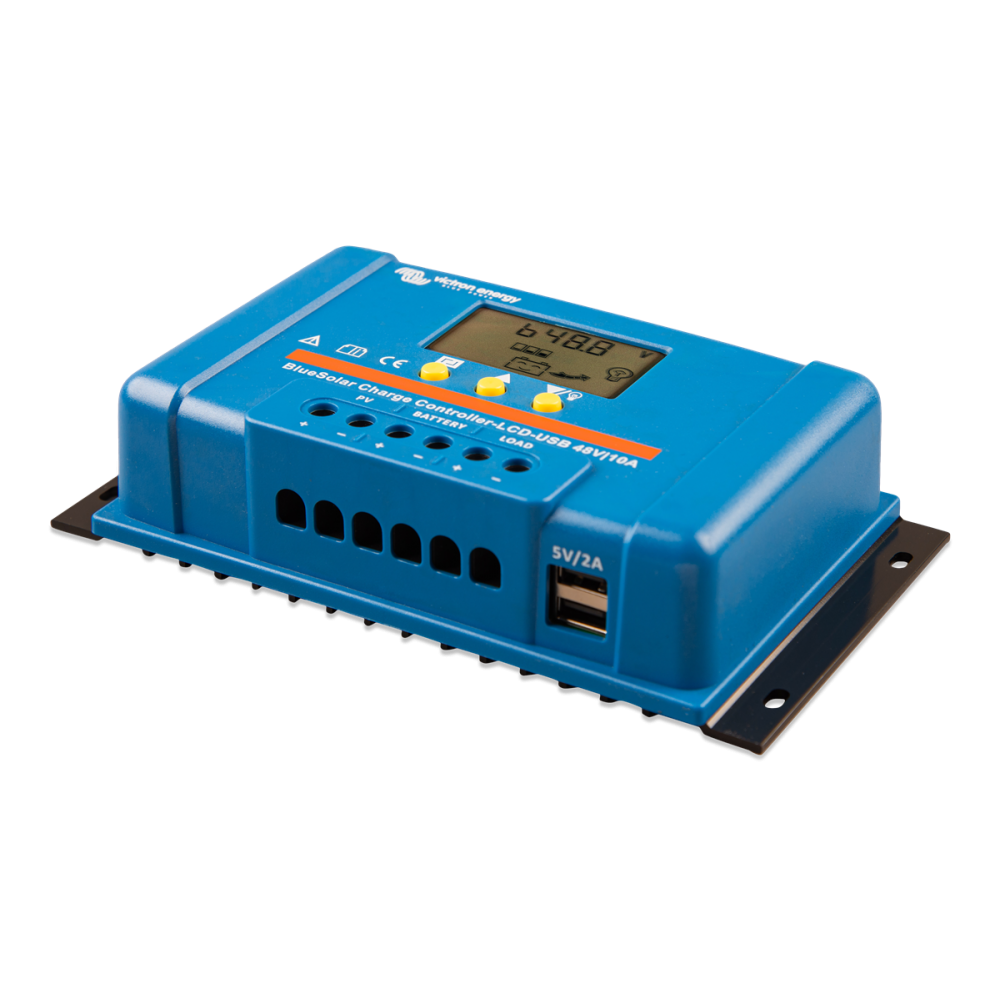

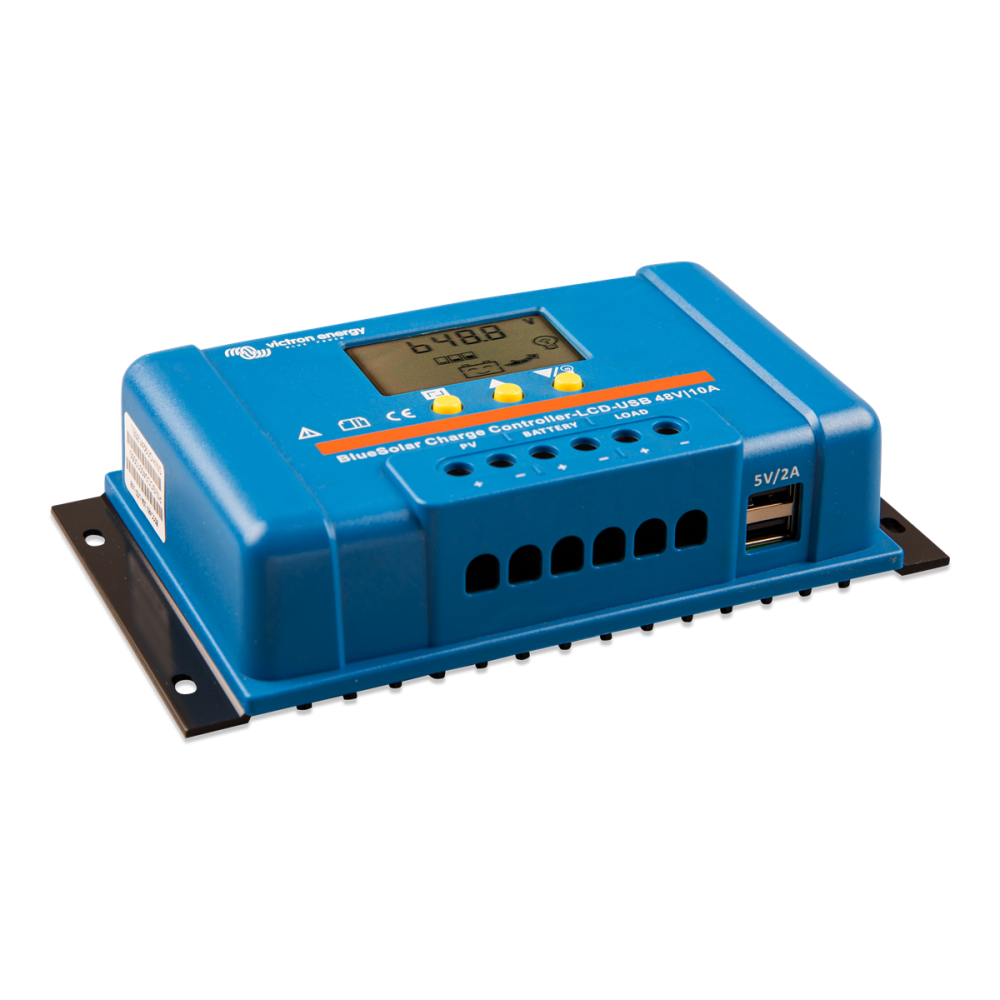

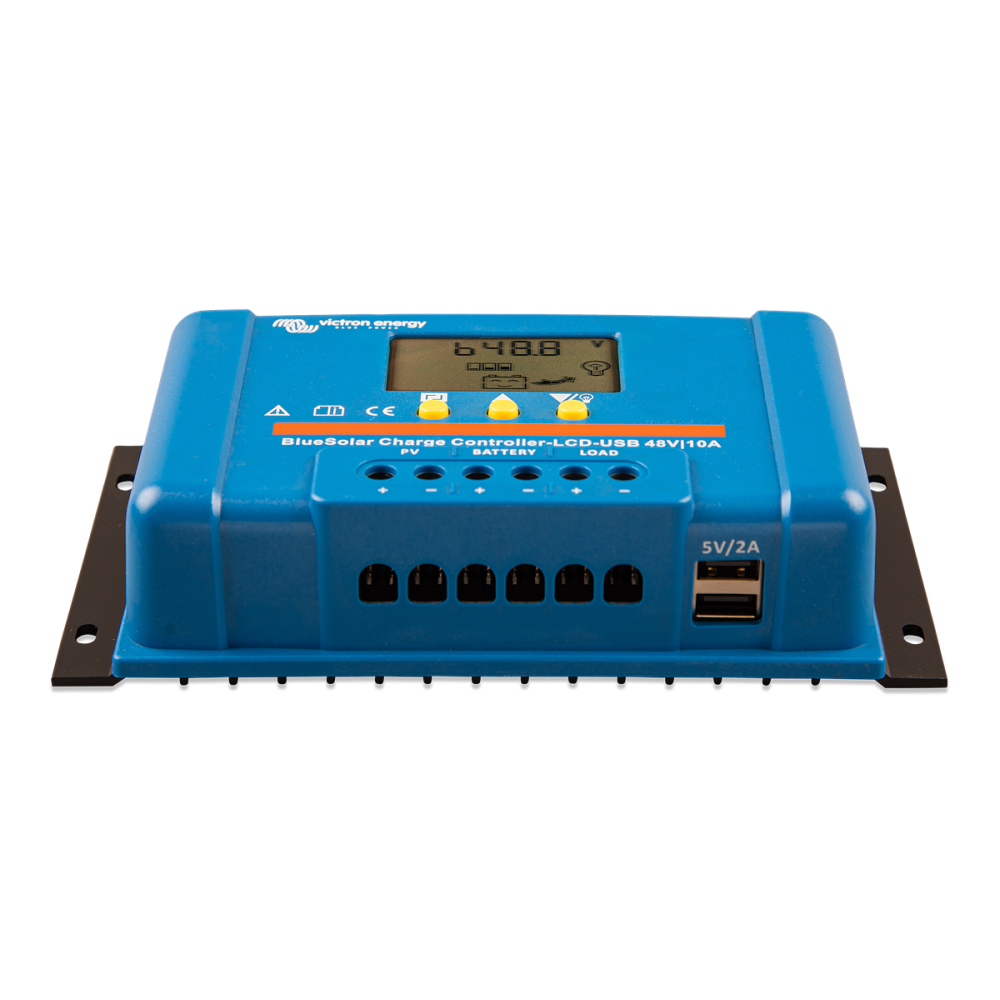

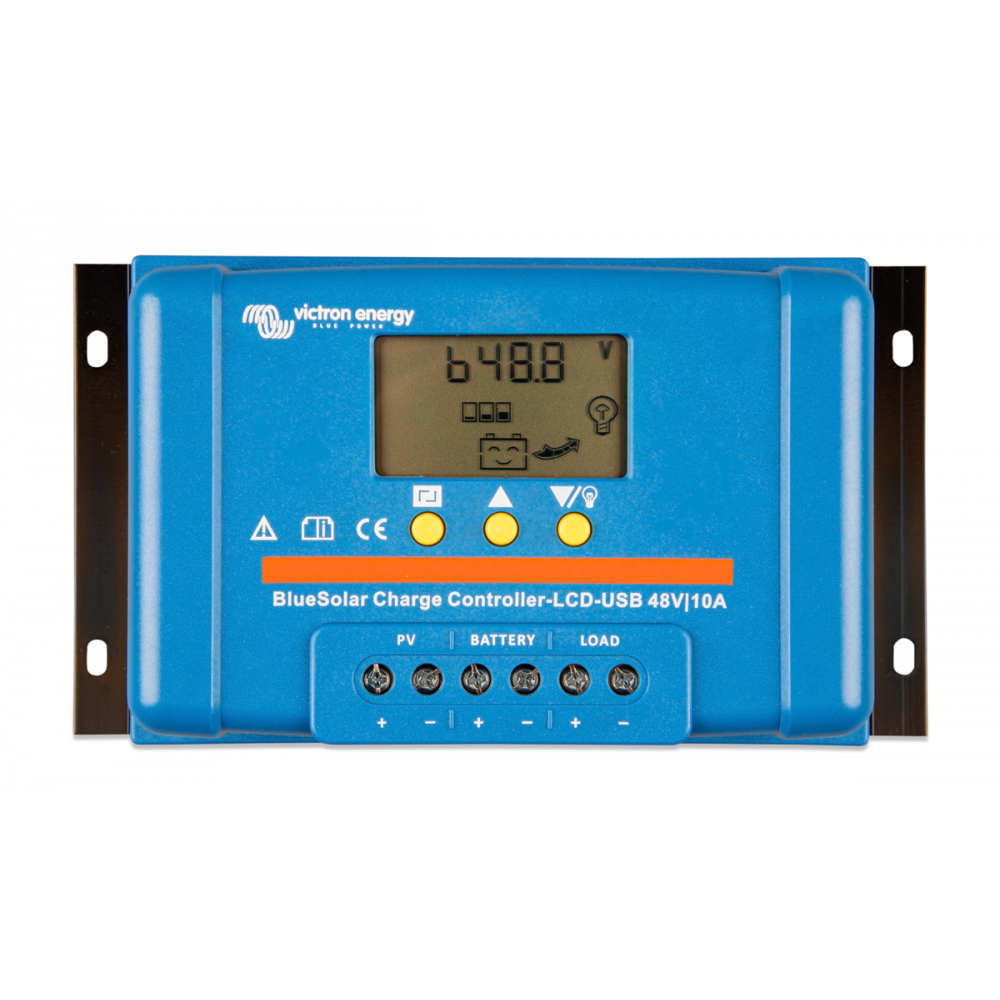

Das Victron BlueSolar PWM-LCD&USB 48V-10A verfügt über ein integriertes LCD-Display zur Statusüberwachung und für Einstellungen. Das Solarladegerät ist mit einer automatischen Lastabschaltung ausgestattet. Die BlueSolar PWM-Serie verwendet eine Ladespannungsregelung mit Pulsweitenmodulation (PWM) in Kombination mit einem mehrstufigen Laderegelungsalgorithmus.

Funktionen:
> Batterieladung in Trockenphasen [Bulk – Absorption – Float]
> Batterietyp: Blei-Säure und LiFePO4 (nur für Lithiumbatterien mit internem BMS)
> Geschützt gegen Überstrom.
> Geschützt gegen Kurzschluss.
> Geschützt gegen industriellen Polaritätsanschluss der Solarmodule und/oder der Batterie.
> Unterspannungsabschaltung
Der Victron BlueSolar PWM 48V-10A LCD&USB-Laderegler funktioniert gut in kleinen Systemen, wenn die Solarzellentemperatur mittel bis hoch ist (zwischen 45 °C und 75 °C). Dieses Modell des Solarladegeräts hat einen maximalen Ladestrom von 10 A. Die maximale Solarspannung beträgt 100 V für ein 48-V-System.
Die Eingangsspannung eines PWM-Controllers entspricht im Prinzip der Spannung der Batterie, die an den Ausgang angeschlossen ist. Das Solarpanel wird daher in den meisten Fällen nicht am maximalen Strompunkt verwendet. Der PWM-Controller ist in der Tat ein Schalter, der das Solarpanel mit der Batterie verbindet. Wenn der Schalter geschlossen ist, haben das Panel und die Batterie nahezu die gleiche Spannung. Die Spannung steigt langsam mit zunehmendem Status der Batterie an. Wenn die Absorptionsspannung erreicht ist, beginnt der PWM-Controller, das Panel zu trennen und wieder anzuschließen, um eine Überlastung zu verhindern (daher der Name: Pulslängenmodulierter Controller). Die Pulsweitenmodulation (PWM) ist das effektivste Mittel, um eine Batterie mit konstanter Spannung zu laden. Die Victron PWM-Controller verfügen über ein automatisches Spannungserkennungssystem 12/24 V.

Spezifikationen:
> Batteriespannung 48 V mit automatischem Spannungserkennungssystem
> Nennladestrom: 10 A
> Maximale Solarspannung: 100 V
- Verwenden Sie 2 x 72-Zellen-Solarmodule für 48 V oder 4 x 36-Zellen in Reihe
> Eigenverbrauch: < 10 mA
> Betriebstemperaturbereich: -35 bis +60 °C (Volllast)
> Luftfeuchtigkeit (nicht kondensierend): Max. 95 %

LCD-Display
Zur Statuskontrolle und Einstellung

Ausgangslast
Eine Tiefentladung der Batterie kann verhindern, dass alle Lasten von der Ausgangslast getrennt werden. Die Ausgangslast beendet die Last, wenn die Batterie die vorherige Entladespannung erreicht hat. Einige Lasten (nämlich Wechselrichter) werden am besten direkt an die Batterie und die Wechselrichterfernbedienung an die Ausgangslast angeschlossen. Möglicherweise ist ein spezielles Schnittstellenkabel erforderlich, siehe Handbuch. Die Anschluss- und Trennspannungen sind einstellbar.

Tag-/Nacht-Zeitsteuerung der Ausgangslast
Mit dieser Option können Sie die Einschaltzeit nach Sonnenuntergang einstellen.

Programmierbarer Batterieladealgorithmus
Vorentwickelter Algorithmus für AGM-, GEL-, Nassbatterien oder LiFePO4-Batterien (nur für Lithiumbatterien mit internem BMS).

Zwei 5-Volt-USB-Ausgänge
Maximaler Strom (beide Ausgänge kombiniert): 2 A
